原產廠家教您通用熱電偶冷端補償方法
所屬類別：2021-09-17 閱讀：1557次

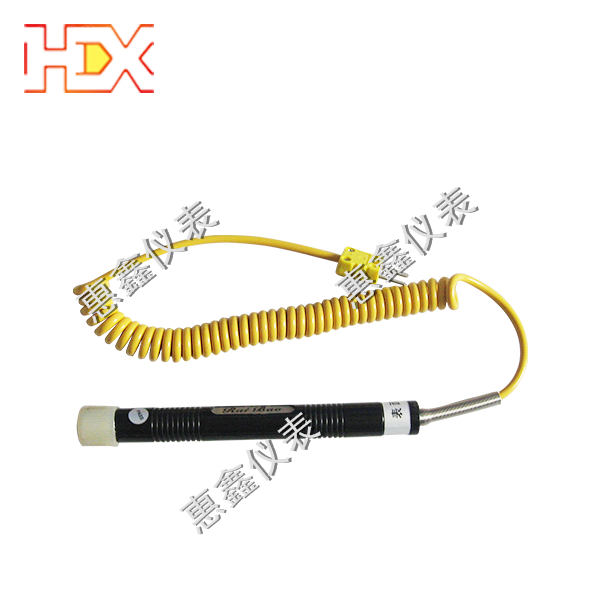

熱偶有標稱值在一定溫度范圍內(包括常溫在內)與熱電偶匹配的一對絕緣導線，它與熱電偶連接時產生的溫度變化進行補償。
1.補償導線的選擇：
補償導線需要根據熱電偶的類型和使用場合進行選擇。如果是k型電偶，應選擇電偶補償線，工作溫度范圍應根據使用場合選擇。正常情況下，kx的工作溫度在-20~100℃，在-25~200℃之間。普通誤差±2.5℃，精密級誤差±1.5℃。
2.聯絡資料。
溫差電偶的兩個觸點應該盡可能靠近，以保持兩個觸點的溫度盡可能一致。儀器終端連接處的溫度應該盡可能保持一致。儀器柜內有風扇的地方，應保護好接觸點，不要讓風扇直接吹向接觸點。
3.使用長度。
因?yàn)闇夭铍娕嫉男盘柡艿停幱谖⒎�。溫度波動會在控制惡劣的情況下。根據我們的經驗，通常好的方法是將熱電偶補償線的長度控制在15米以內。如超過15米，建議使用溫度傳感器傳送信號。將溫度變送器對應的電位值轉換為直流電傳輸，抗干擾能力強。
4.接線。
賠償線路的走線需要遠離電源和干擾源。如果有必然的交叉，也應該盡可能地使用交叉而不是平行。
5、屏蔽補償線。
補線材料具有優異的耐酸、堿、耐磨、不燃性，可長期浸于油、水中使用。操作溫度-60~205~260℃，型號名稱：
a)熱電偶的首字母與其相對應；
b)字母"X"表示延長補償線(型號)
c)字母C表示補償類型補償導線(類型)
注意：SC型補償線可配配R型刻度熱電偶。
按產品分類：SCBCKCKXJXTXEA，其中字母×表示擴展類型。
"C"表示補償電纜的熱電勢和電阻符合以下表格：
1、在40℃水中24小時后，電纜的絕緣電阻不小于25MΩ(10米)。
2、補償電纜經熱老化24小時后應進行5倍外徑試驗，5000V/1min電壓試驗不產生擊穿。
